Graf Garantia 300

  • Kód: 11791
  • Záruka: 24 měsíců
  • Značka: Graf

Vhodná pro vsakování a zadržování vody s okamžitou akumulační schopností a trvalým vsakováním ze tří stran. Instalace umožňuje tvorbu libovolných počtů tunelů v řadě a to jak v jednoduché i dvojité (vajíčko) variantě, která lze vytvořit zrcadlovým spojením jímek. Odolává zatížení až 10 t/m2.

Podrobné info
Naše cena za ks
Ušetříte 417 Kč 2 366 Kč
Běžná cena za ks
2 783 Kč
ano Nejblíž: Výdejna Lotouš Osobní odběr: 45 ks
Výdejna Lotouš Lotouš 37, 273 79 Slaný – Lotouš
Otevřeno Po - Pá, 8:00 - 16:30
Platba on-line převodem
Přehled výdejen Výdejny
Výdejny Osobní odběr Vzdálenost od vás Vzdálenost Množství na skladě Skladem
Výdejna Lotouš ihned ~ 6881 km 45 ks
ano Doručení k vám: 45 ks
Přehled skladů Sklady
Stát Množství na skladě Skladem
Česká republika 45 ks
Skladem > 10 ks Expedujeme ve středu 3. 4.
Pro zobrazení cen bez DPH se přihlašte.
Jsme specialisté na Skleníky, Plasty, Odvodnění
U nás najdete vše s 33 500 produkty máme nejširší nabídku
Máme zlatou pečeť Heureka díky tomu, jak se staráme o zákazníky
Nákupem to pro nás nekončí většinu sortimentu také instalujeme

Vlastnosti

MateriálRecyklovaný polypropylen
VýrobceGraf
VyrobenoNěmecko
Objem300 l
Hmotnost11 kg
Výška510 mm
Šířka (bez koncových desek)1160 mm
Šířka1200 mm
Tloušťka800 mm
Otvor pro odvětráváníano
Otvor pro potrubíano
Záruka2 roky
Popis:

Vsakovací jímka Garantia 300 je určená pro zadržování a vsakování dešťové vody. Vyrobena je z recyklovaného polypropylénu, který je šetrný k životnímu prostředí a neškodí tak vůči spodní vodě.

  • Okamžitá akumulační schopnost
  • Zrcadlové spojení
  • Systém podélného propojování
  • Odolnost vůči zatížení až 10 t/m2

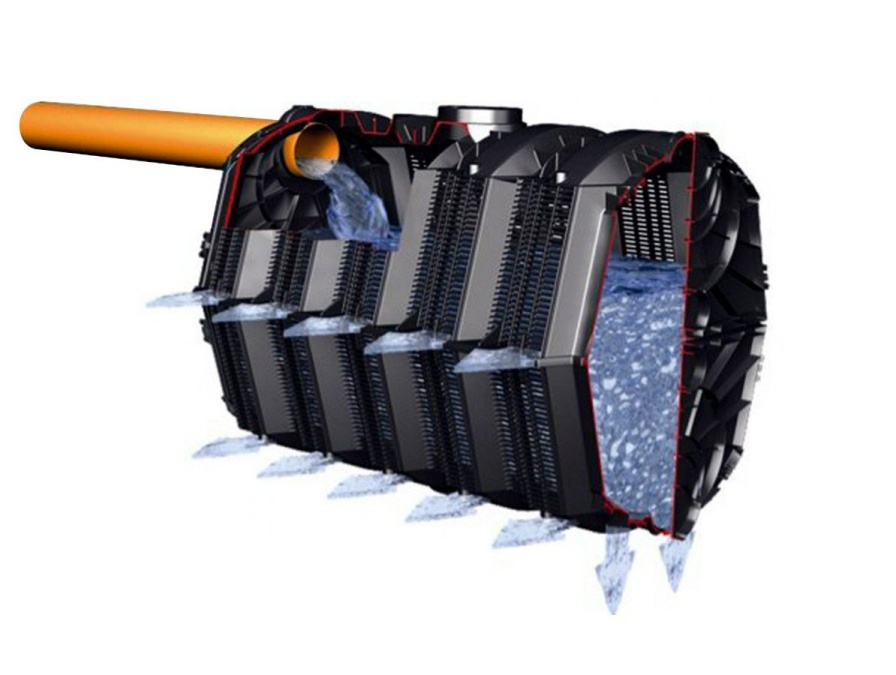

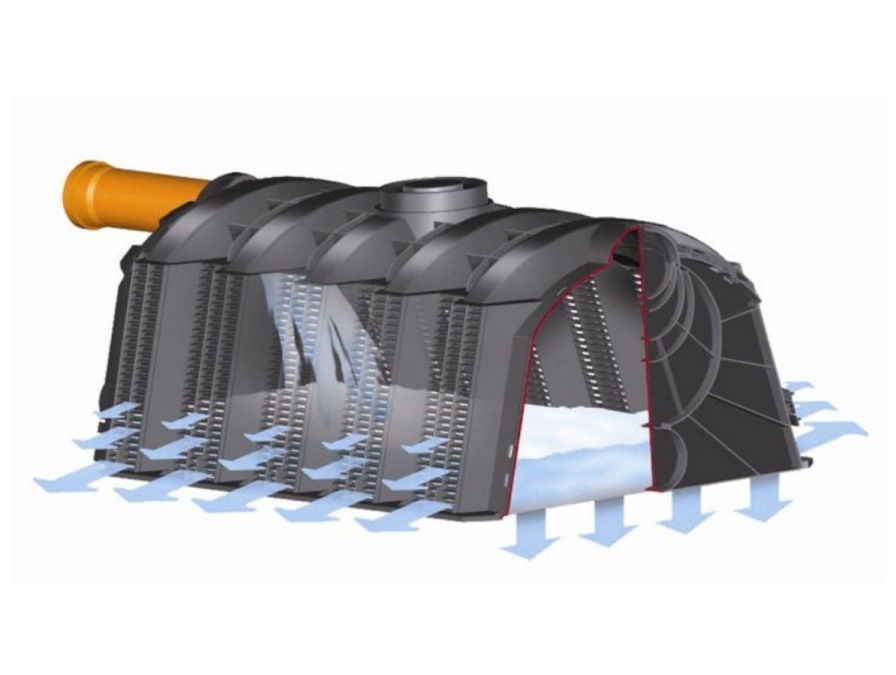

Jímka s vysokým zadržovacím objemem (1 modul nahradí až 36 m drenážních trubek a 800 kg štěrku) zaručuje trvalé vsakování ze tří stran. Její konstrukce umožňuje zabudování do malých hloubek pod povrch, a to jak pod rodinné domy, tak i parkovací a odstavné plochy. Odolává krátkodobému zatížení až 10 t/m2 a dlouhodobému až 3,5 t/m2.

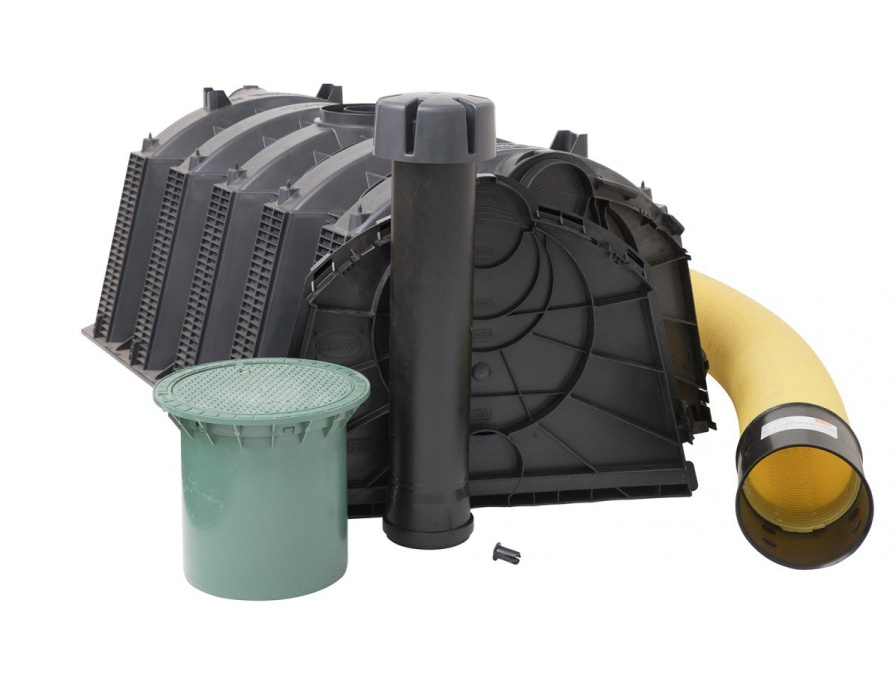

Montáž je velice jednoduchá, instalaci usnadňuje a urychluje systém podélného propojování bez přiložených spojek. V případě instalace dvojité (vajíčko) vsakovací jímky použijte pro spojení přiložené spojovací díly (6 ks). Tunel lze snadno prodlužovat a vytvářet tak potřebné zadržovací objemy, ale pokaždé je zapotřebí ji přikrýt geotextilií.

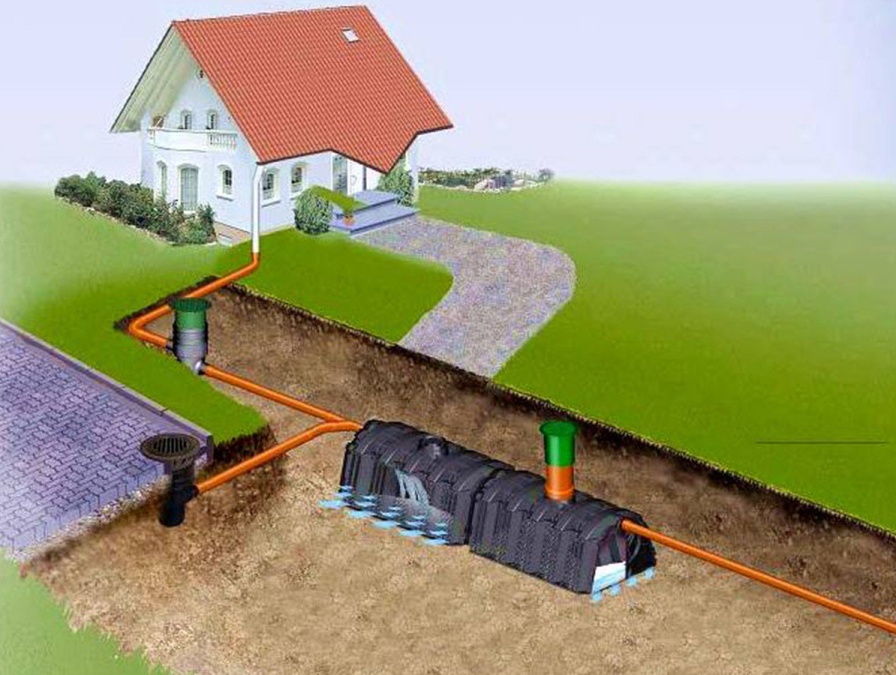

Vsakovací jímka Graf Grantia 300

Připojení odvětrávcacího potrubí je řešeno rozdílně v závislostni na počet propojených vsakovacích tunelů v řadě. Pro malý objekt (do 10 ks) postačuje revizní kontrolní závěr DN 200 s PE poklopem instalován do horní části tunelu. Jednotlivé větve je vhodné nahoře v zadní části propojit KG potrubím pro správnou cirkulaci vzduchu.

Pro velký objekt (nad 10 ks) není odvzdušnění přes revizní otvor dostačující a musí být řešeno samostatným odvzdušňovacím prvkem. Pro každých 10 tunelů je nutné realizovat samostatné odvzdušnění buď pomocí větrací hlavice DN 100 spojené s vsakovací galerií KG potrubí, nebo zaústěním do šachty s větracím poklopem.

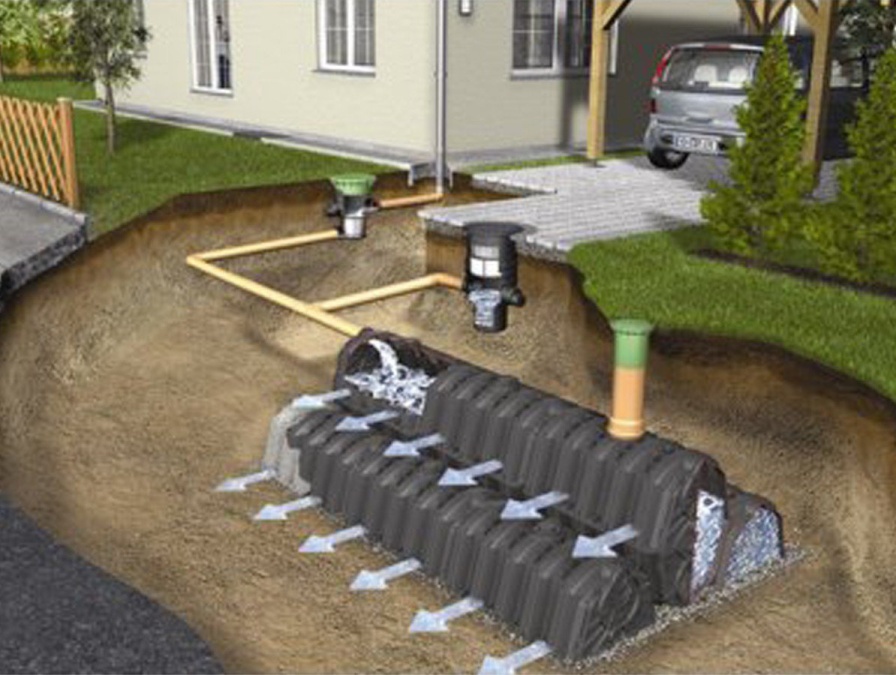

Vsakovací jímka Graf Grantia 300

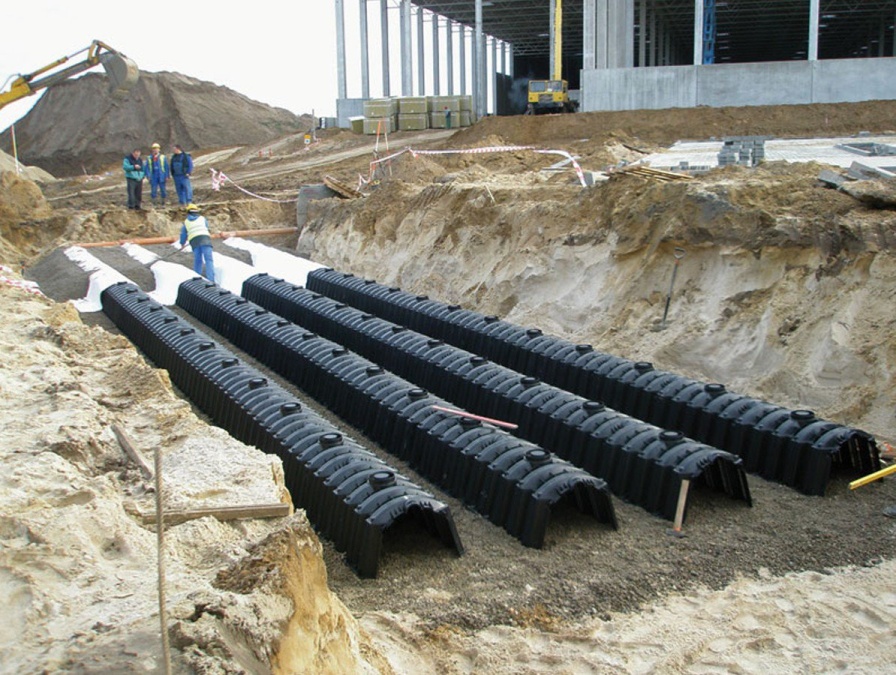

Přívodní potrubí se připojuje na čelních stranách přímo do koncových desek. Za tímto účelem se vyříznou příslušně perforované a popsané kruhové výseče, kdy samotné potrubí musí sahat cca 20 cm dovnitř modulu. Pokud jsou tunely umístěny ve více než jedné řadě, je zapotřebí zajistit rovnoměrný přítok vody a to napojením přívodního potrubí na každou vsakovací větev.

 Pokládka a spojování tunelu probíhá vyříznutím předpřipravených otvorů do čelních desek a zasunutím potrubí s přesahem 20 cm. Ze shora jímky je potřeba vyvést kanalizační potrubí pomocí připojení (DN 100, DN 150, DN 200, DN 300), zatímce ze spoda (DN 100, DN 200).

 Vsakovací jímkaDvojitá vsakovací jímka
Objem 300 l 600 l
Krátkodobé zatížení max. 10 t/m2 7,5 t/m2
Dlouhodobé zatížení max. 5 t/m2 3,5 t/m2
Odstup řad 200 mm, 500 mm 500 mm
Hloubka uložení 1400 mm - 4250 mm 2500 mm
Minimální krytí 250 mm 250 mm
Maximální krytí 3740 mm 1480 mm
Minimální krytí (při zatížení) 250 mm 500 mm
Maximální krytí (při zatížení) 3490 mm 1480 mm
Kompatibilita (potrubí) DN 100, DN 150, DN 200, DN 300 DN 100, DN 150, DN 200, DN 300
Kompatibilita (odvětrávání) DN 100, DN 200 DN 100, DN 200
