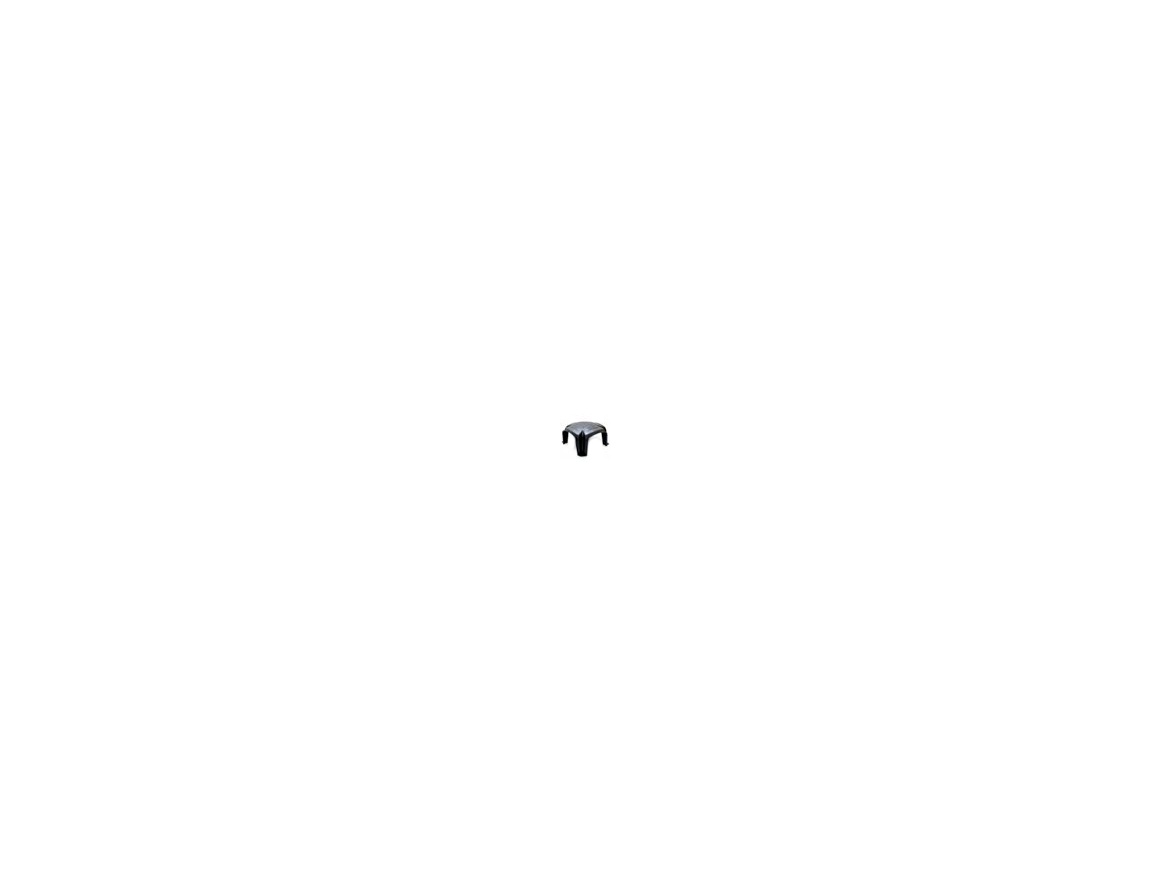

Tvarovky

Vysoko-hustotní polyethylenové tvarovky dělíme na jedno-segmentové monotvarovky a více-segmentové polytvarovky. Zásadním parametrem je jejich výška, která koresponduje s velikostí dutiny a tím pádem efektivitou odvětrávání. Tloušťka materiálu se projevuje na nosnosti před zalitím betonem, tzv. suché únosnosti.

Teorie

Jednotlivé tvarovky jsou určeny k systematickému pokládání na zhutněnou plochu. Všechny modely jsou opatřeny zámky, které zaručují těsné sériové napojení a po stranách jsou v mírném překryvu se sousedícími bloky. Každý ze čtveřice rohových stojnic vytvoří s dalšími třemi formu pro vylití betonem, čímž po vytvrzení vznikne nosný pilíř.

Zásadním parametrem, který ovlivní efektivitu odvětrávání, je výška tvarovky. Pokud nejste nuceni zvolit nižší variantu kvůli malé výšce místnosti, doporučujeme zvolit co nejvyšší, čímž zvětšíte objem dutiny, kterým může neomezeně proudit vzduch. Maximální výšku tvarovky odvodíte od výšky prostoru, ve kterém podlahu budujete. Po určení tloušťky zhutněné podkladové vrstvy ze štěrkopísku, která je vysoká v závislosti na podloží od 5 do 10 cm, a vrstvy betonu nad tvarovkami, kterou si můžete dohledat dle zatížení v tabulce, zvolíte co nejvyšší možnou tvarovku tak, aby zůstala dostatečná průchozí, čili světlá, výška místnosti. Minimální světlé výšky obytných místností jsou stanoveny normou ČSN 73 4301 (v rodinných domech 2,5 m, podkroví 2,3 m, sklep 2,1 m), garáže pak řeší vyhláška 268/2009 Sb (2,1 m).

 Rodinné domyKancelářeGarážePrůmyslové objekty
Zatížení (kg/m2) 400 600 1100 2100
Síla desky (cm) 4 4 5 6
Kari síť (cm) ⌀ 5 | 25 x 25 ⌀ 5 | 25 x 25 ⌀ 6 | 20 x 20 ⌀ 6 | 20 x 20

Jednotlivé modely se liší také tzv. suchou únosností, která je vyjádřena v kilogramech a vypovídá o míře zatížení, které zvládne tvarovka unést během montáže a před zalitím betonem, aniž by se poškodila.

Odborník radí: Suchá únosnost neodpovídá nosnosti hotové, zabetonované podlahy, která je mnohonásobně větší.

Správná volba se odvíjí od zamýšleného pracovního postupu – při instalaci svépomoci v soukromém sektoru, kdy existuje čas na pečlivé rozmístění kari sítí a desek pro rozložení váhy na ploše tvarovek, můžete zvolit i nižší hodnoty suché únosnosti (např. 75 kg). Naopak po modelech se suchou únosností až 150 kg se lze bezpečně pohybovat a jsou tudíž vhodné i pro rozsáhlé developerské projekty.

Kromě dělení na vyšší kusové monotvarovky a nižší plata polytvarovek se setkáte i s odlišnými tvary zaklenutí. To může být buď vyklenuté směrem vzhůru, nebo relativně zarovnané. K zabetonování zarovnaných tvarovek je potřeba oproti druhé variantě menšího množství betonu, jelikož nutná výška vrstvy se odpočítává od nejvyššího bodu tvarovky. V záložce "návody" na kartách tvarovek najdete kalkulačky spotřeby betonu pro konkrétní varianty a v rozměrových tabulkách zase vždy najdete údaj o třídě spotřeby betonu, které jsou definovány následujícími rozpětími:

 NízkáStředníVelká
Množství betonu (m3/m2) 0,000 - 0,029 0,030 - 0,079 > 0,080
Třída spotřeby 1 2 3

Výhody

  • Jedná se o prvek, na kterém je tento systém funkčního odvětrávání postaven. Jednotlivé tvarovky jsou vyráběny z odolného recyklovaného vysoko-hustotního polyethylenu. V případě potřeby jej lze jednoduše řezat a tím upravovat tvar prvků.
  • Tvarovky mají nízkou hmotnost a jsou vybaveny zámky pro snadnou pokládku a sestavení. Díky jejich tvaru snižují spotřebu stavebních materiálu, zejména betonu a kameniva, a současně umožňují maximální odolnost i při minimální tloušťce betonu.

Slovník

Suchá únosnost – udává kolik zátěže zvládne unést jeden segment „na sucho“, tedy před zalitím a ztuhnutím betonu. Během montáže se lze po segmentech bezpečně pohybovat při vysokých hodnotách suché únosnosti (např. 150 kg), naopak při nízkých (např. 75 kg) je potřeba rozložit váhu – například rozmístěním kari sítí a desek – jinak by došlo k jejich poškození. Před zalitím betonem je správné vypodložit kari síť, aby neležela přímo na tvarovce a mohlo dojít k prolití betonu a vytvoření monolitu.

Monotvarovky - mají jeden klenební segment většinou na čtyřech rohových stojnicích. Jsou zpravidla vyšší jak 8 cm a ventilační kanálky jsou do vzduchové dutiny zaváděny ze stran. Vyšší monotvarovky zároveň umožňují lepší sanaci okolního zdiva z důvodu větší kontaktní plochy mezi proudícím vzduchem a stěnou a lze pod nimi vést téměř jakýkoliv typ inženýrských sítí.

Polytvarovky - jsou vysoké maximálně 12 cm a skládají se z většího počtu zaklenutých segmentů. Kvůli jejich výšce lze vést ventilační kanálky pouze zespodu a i celková efektivita odvětrávání je nižší. Jsou určeny primárně pro použití ve výškově omezených prostorách, případně jen jako termoizolační vrstva podlah.

Hrubý rozměr – šířka a délka tvarovky stojící samostatně (včetně částí, které jsou po zapojení v přesahu)

Čistý rozměr – šířka a délka plochy, kterou tvarovka zcela sama pokryje, když je napojena na další (nepočítají se přesahy tvarovek)

Pokud hledáte nejkratší cestu k produktům vhodným pro profesionální užití (vysoká suchá únosnost), pak můžete využít tohoto linku. Data uvedená v tabulce byla čerpána z webových stránek výrobce Daliform.

Pokračovat Skrýt popis

Montáže

Monotvarovky

Monotvarovky

Polytvarovky

Polytvarovky

Další
Další
11 výsledků hledání
Filtr
Doporučujeme
Řadit produkty
Lidovka
Tvarovky – Daliform IGLÚ
4x
Počet variant: 5

Daliform IGLÚ

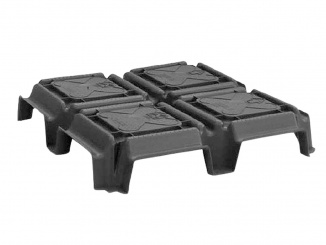

Polytvarovka na devíti stojnicích se zarovnanou vrchní částí šetřící spotřebu betonu. Pětice výškových variant od 4 do 12 cm vhodných i do nízkých prostorů. Malá hmotnost usnadňující manipulaci. Ideální model pro užití v soukromém sektoru.

Výška: 4 – 12 cm Typ: polytvarovka Spotřeba: 4,00 ks/m² Suchá únosnost: 75 kg
od 66,60 Kč
Skladem > 100 ks
Detail
Cena / výkon
Tvarovky – Daliform IGLÚ
6x
Počet variant: 12

Daliform IGLÚ

Ekonomické monotvarovky v široké škále výškových variant a několika rozměrových verzích. Suchá únosnost 75 kg dělá z tohoto modelu vhodnou volbu zejména pro užití v soukromém sektoru.

Výška: 14 – 50 cm Typ: monotvarovka Spotřeba: 3,00 – 4,00 ks/m² Suchá únosnost: 75 kg
od 79,90 Kč
Skladem > 100 ks
Detail
Pro náročné
Tvarovky – Daliform IGLÚ Plus
2x
Počet variant: 8

Daliform IGLÚ Plus

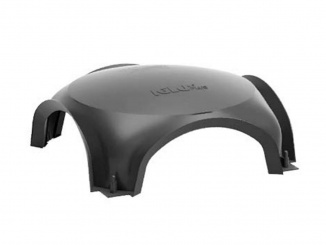

Monotvarovky vysoké 16 až 45 cm s nejvyšší třídou suché únosnosti o hodnotě 150 kilogramů, vhodné i pro profesionální užití. Standardní plošná spotřeba 4 ks/m2. Výškové varianty umožňují boční vedení ventilačních kanálků.

Výška: 16 – 45 cm Typ: monotvarovka Spotřeba: 4,00 ks/m² Suchá únosnost: 150 kg
od 169 Kč
Skladem > 100 ks
Detail
Tvarovky – Pontarolo Engineering Cupolex
4x
Počet variant: 2

Pontarolo Engineering Cupolex

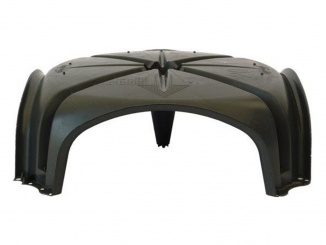

Speciální monotvarovka se středovým trnem, jenž zvyšuje odolnost prvku. Suchá únosnost 150 kg je vhodná jak pro soukromé, tak i profesionální užití. Nadstandardní rozměry snižují plošnou spotřebu na 3,2 kusů na čtvereční metr.

Výška: 16 – 20 cm Typ: monotvarovka Spotřeba: 3,20 ks/m² Suchá únosnost: 150 kg
od 113 Kč
Skladem > 100 ks
Detail
Tvarovky – Daliform IGLÚ Plus
Počet variant: 1

Daliform IGLÚ Plus

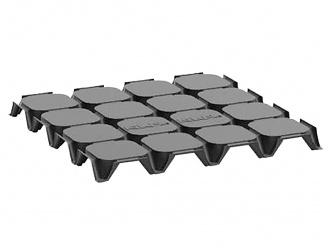

Vysokopevnostní tvarovka se suchou únosností 150 kg, která je vhodná i pro rozsáhlé profesionální účely. Maximálně úsporný tvar vůči spotřebě betonu. Výška 4 cm je adekvátní i pro nízké prostory.

Výška: 4 cm Typ: polytvarovka Spotřeba: 4,00 ks/m² Suchá únosnost: 150 kg
126 Kč
Na objednávku
Detail
Tvarovky – Daliform IGLÚ Plus Hemi
1x
Počet variant: 2

Daliform IGLÚ Plus Hemi

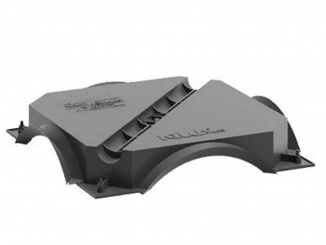

Nižší výškové verze monotvarovek IGLÚ plus, které jsou charakteristické středovou dělící čárou a zarovnanou vrchní stranou, díky které kladou malé nároky na spotřebu betonu. Suchá únosnost 150 kg poslouží v soukromém i profesionálním sektoru.

Výška: 8 – 12 cm Typ: monotvarovka Spotřeba: 4,00 ks/m² Suchá únosnost: 150 kg
162 Kč
Skladem > 100 ks
Detail
Tvarovky – Gutta Guttadrytek
9x
Počet variant: 2

Gutta Guttadrytek

Model s nadprůměrnými plošnými rozměry, které snižují spotřebu tvarovek na čtvereční metr. Výška 5 nebo 10 cm je vhodná i do nízkých prostor. Vyšší třída suché únosnosti díky dělenému tvaru na 36 stojnicích.

Výška: 5 – 10 cm Typ: polytvarovka Spotřeba: 3,10 ks/m² Suchá únosnost: 100 kg
od 84,60 Kč
Skladem > 100 ks
Detail
Tvarovky – Gutta Guttadrytek MAXI
5x
Počet variant: 11

Gutta Guttadrytek MAXI

Nadstandardně velké polytvarovky o plošných rozměrech 75 na 50 cm, které lze vybírat z jedenácti výškových variant, a to od 15 do 60 cm. Nejvyšší provedení v katalogu. Nízká plošná spotřeba, jen 2,66 tvarovek na m².

Výška: 15 – 60 cm Typ: monotvarovka Spotřeba: 2,66 ks/m² Suchá únosnost: 75 kg
od 136 Kč
Skladem > 100 ks
Detail
Tvarovky – Daliform IGLÚ
  • −1%
2x
Počet variant: 4

Daliform IGLÚ

Polytvarovka na devíti stojnicích se zarovnanou vrchní částí šetřící spotřebu betonu. Čtvero výškových variant od 6 do 12 cm vhodných i do nízkých prostorů. Nízká hmotnost usnadňující manipulaci. Ideální model pro užití v soukromém sektoru.

Výška: 6 – 12 cm Typ: polytvarovka Spotřeba: 4,00 ks/m² Suchá únosnost: 75 kg
77,20 Kč
Ušetříte 1 %
od 76,30 Kč
Skladem > 100 ks
Detail
Tvarovky – Daliform IGLÚ
  • −1%
17x
Počet variant: 4

Daliform IGLÚ

Ekonomicky příznivé monotvarovky o výšce 14, 16, 20 a 22 cm, které mají díky čistým rozměrům 50 na 50 cm plošnou spotřebu 4 kusů na čtvereční metr. Základní hodnota suché únosnosti, která je adekvátní pro užití v soukromém sektoru.

Výška: 14 – 22 cm Typ: monotvarovka Spotřeba: 4,00 ks/m² Suchá únosnost: 75 kg
91,00 Kč
Ušetříte 1 %
od 90,00 Kč
Skladem 39 ks
Detail
Tvarovky – Daliform Izolace proti vlhkosti a radonu IGLÚ
  • −5%
Počet variant: 19

Daliform Izolace proti vlhkosti a radonu IGLÚ

Tvarovky IGLU'® určené k vytvoření ventilační dutiny v podlaze (suchá únosnost 75 kg/kus). Jde o ideální způsob izolace podlahy proti vlhkosti a odvětrání radonu. Spotřeba 4 ks/m2

76,70 Kč
Ušetříte 5 %
od 73,00 Kč
Skladem > 100 ks
Detail
