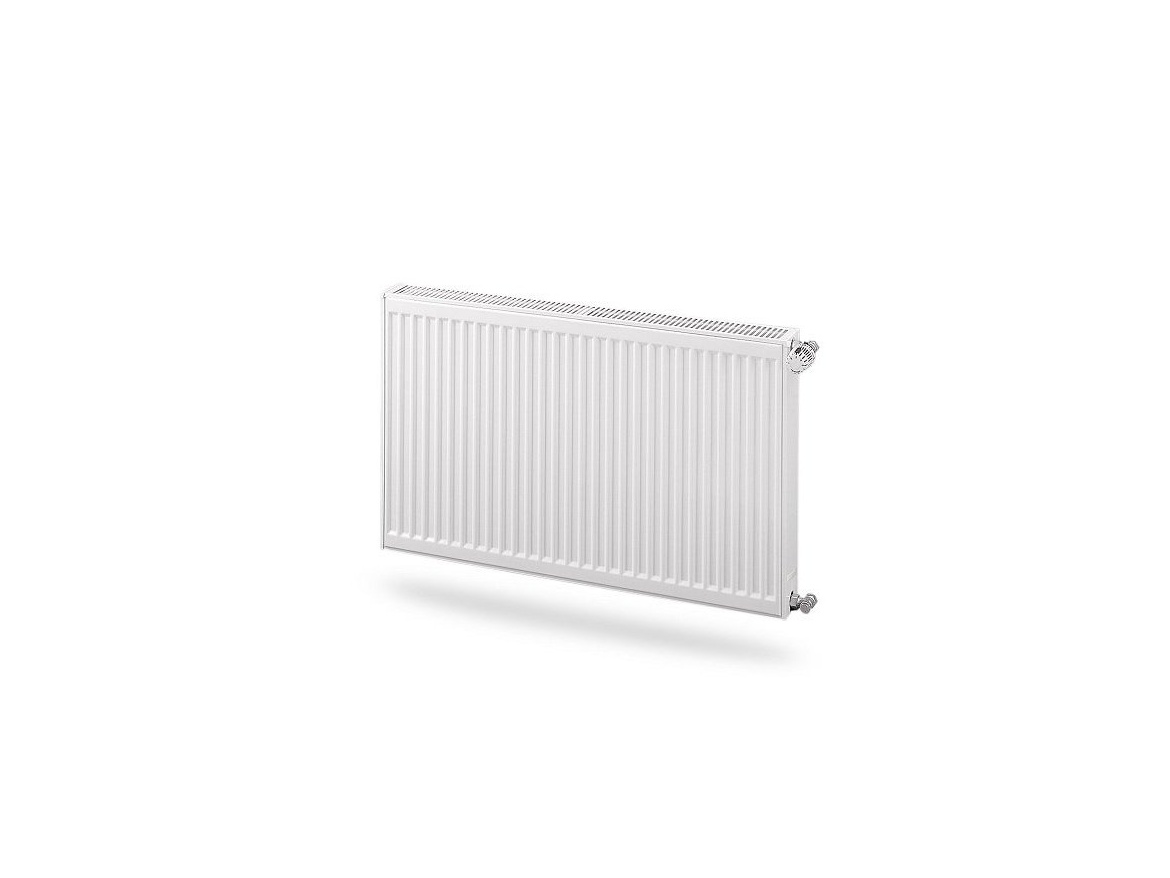

Purmo Radiátor Compact C 22 500 x 1600 mm, Purmo F062205016010300

Kompakt C panelradiátor oldalsó csatlakozással

A Purmo Compact radiátor profilozott előlappal és átmeneti felülettel rendelkezik a hőteljesítmény növelése érdekében. A radiátort az épületek központi fűtési rendszeréhez csatlakoztatva, legfeljebb 1,0 MPa üzemi nyomással, négy oldalsó csatlakozó áll rendelkezésre, kettő a radiátor bal és kettő a jobb oldalán, G 1/2" belső menettel. Ez a típusú panelradiátor alkalmas egycsöves vagy kétcsöves fűtési rendszerekhez, amelyekben hőhordozó közegként vizet használnak, a maximálisan megengedett hőmérséklet 110 °C.

Radiátor méretei

H: magasság L: hossz h: csatlakozási távolság mélység 500 mm 1600 mm 450 mm 102 mm

Kompakt radiátorcsatlakozási módszerek

oldalirányú (bal, jobb)

oldalsó átló

oldalról lefelé

Ez a leggyakrabban használt megoldás, amely lehetővé teszi a radiátorok jobb és bal oldalról történő csatlakoztatását. A bemenetet a felső radiátor kimenethez, a kimenetet pedig az alsóhoz kell csatlakoztatni. Az ellentétes csatlakozás a hőteljesítmény több mint 30%-os csökkenéséhez vezet. 2000 mm-nél hosszabb radiátorokhoz, valamint azokhoz, amelyek hossza meghaladja a magasság négyszeresét. A bemenetet a jobb vagy bal felső kimenethez, a kimenetet pedig az ellentétes alsó kimenethez kell csatlakoztatni. Az ellentétes csatlakozás a hőteljesítmény több mint 30%-os csökkenéséhez vezet. Leggyakrabban C típusú radiátoroknál használják, amikor a fűtési rendszer a padlón keresztül van elvezetve. H típusú radiátorokhoz, valamint a termosztatikus szelep eltávolítása után CV és HV típusú radiátorokhoz is használható. Az ilyen típusú csatlakozás használata esetén a radiátor hőteljesítménye körülbelül 10%-kal alacsonyabb lesz a névleges teljesítményénél.

A csomag tartalma

• radiátor
• szerelőkészlet
• dugó
• légtelenítő szelep

Műszaki paraméterek

Legmagasabb megengedett üzemi hőmérséklet 110 °C Legmagasabb megengedett üzemi nyomás 1,0 MPa Csatlakozómenet 4 × G 1/2" belső Csatlakozási távolság Magasság – 50 mm
